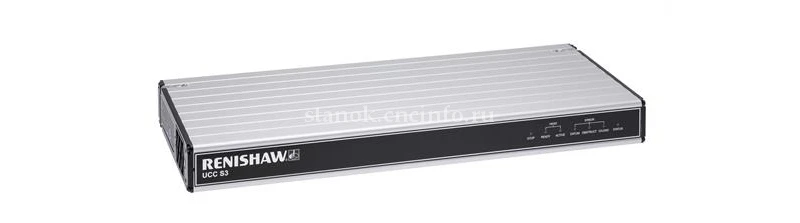

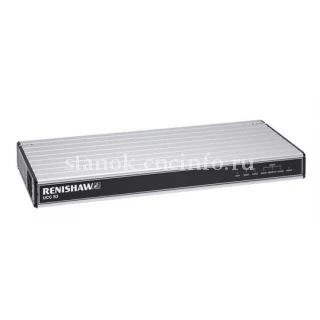

UCC S3 универсальный контроллер RENISHAW

(2)

Универсальное решение для 3-осевого сканирования и автоматизированной контактной ручной головки.

ООО «Эффективное производство» - официальный партнер компании RENISHAW в России

Характеристики:

для 3-осевых КИМ

Производитель: RENISHAW

универсальный

Заказать

Подробное описание
Технические характеристики
Документация

Мощный контроллер для 3-осевого КИМ со встроенным интерфейсом контактного триггерного датчика, интерфейс TP200, интерфейс SP600 и SP25M, контроллер головки PH10 PLUS и компенсация тепловой погрешности.

UCC S3 Предназначен для 3-осевых КИМ.
Подходит для больших и маленьких КИМ, на которых используются сканирующие датчики SP25M или SP600 с PH10 PLUS.
Предусмотрена компенсация тепловой погрешности (TEC) с поддержкой 16 каналов температурной компенсации.
Должен использоваться в сочетании с усилителем SPA3 компании Renishaw.
Работает от внешнего источника питания и обеспечивает полное управление головкой PH10 PLUS, КИМ и сигналами датчиков, а также осуществляет связь с компьютером КИМ.

Особенности контроллеров UCC

Конфигурация для КИМ с автоматическим управлением.
Тип процессора: 1,6 Гц Intel Atom.
Подходящий блок ручного управления: MCUlite-2, MCU5, MCU5-2, MCU W, MCU W-2.
Цифровой выход управления SPA.
Канал связи с ПК: Ethernet.
Совместимость с операционной системой ПК: XP Pro, Windows 7, Windows 8.
Длительность сервоцикла: 0,5 мс.
Функция стандартных контактных измерений.
Renishaw UCCserver™ (I++DME).
Встроенное стандартное программное обеспечение UCC.
Вход для линеек с цифровым сигналом: RS422 - Renishaw.
Вход для линеек с аналоговым сигналом: С внешним интерфейсом.
Питание для устройства ввода/вывода: 24 В, 1 А.
Характеристики устройства ввода/вывода:
- Настраиваются пользователем.
- Активный ВЫСОКИЙ или активный НИЗКИЙ.
- Диапазон напряжений от 5 В до 24 В.
- Совместимость с внешним и внутренним концевым выключателем.
- Программирование концевых выключателей.
- Функция компенсации объемных ошибок КИМ.
- Совместимость с Renishaw UCCassist.

Предназначен для использования с

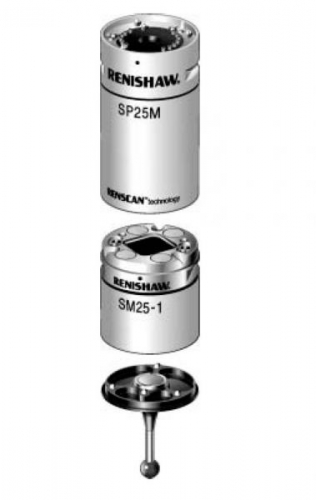

	SP25M Сканирующий датчик диаметром 25 мм со сканирующим модулем и контактным измерительным модулем.		SP600 Датчик для скоростной проверки, оцифровки и сканирования сечений.

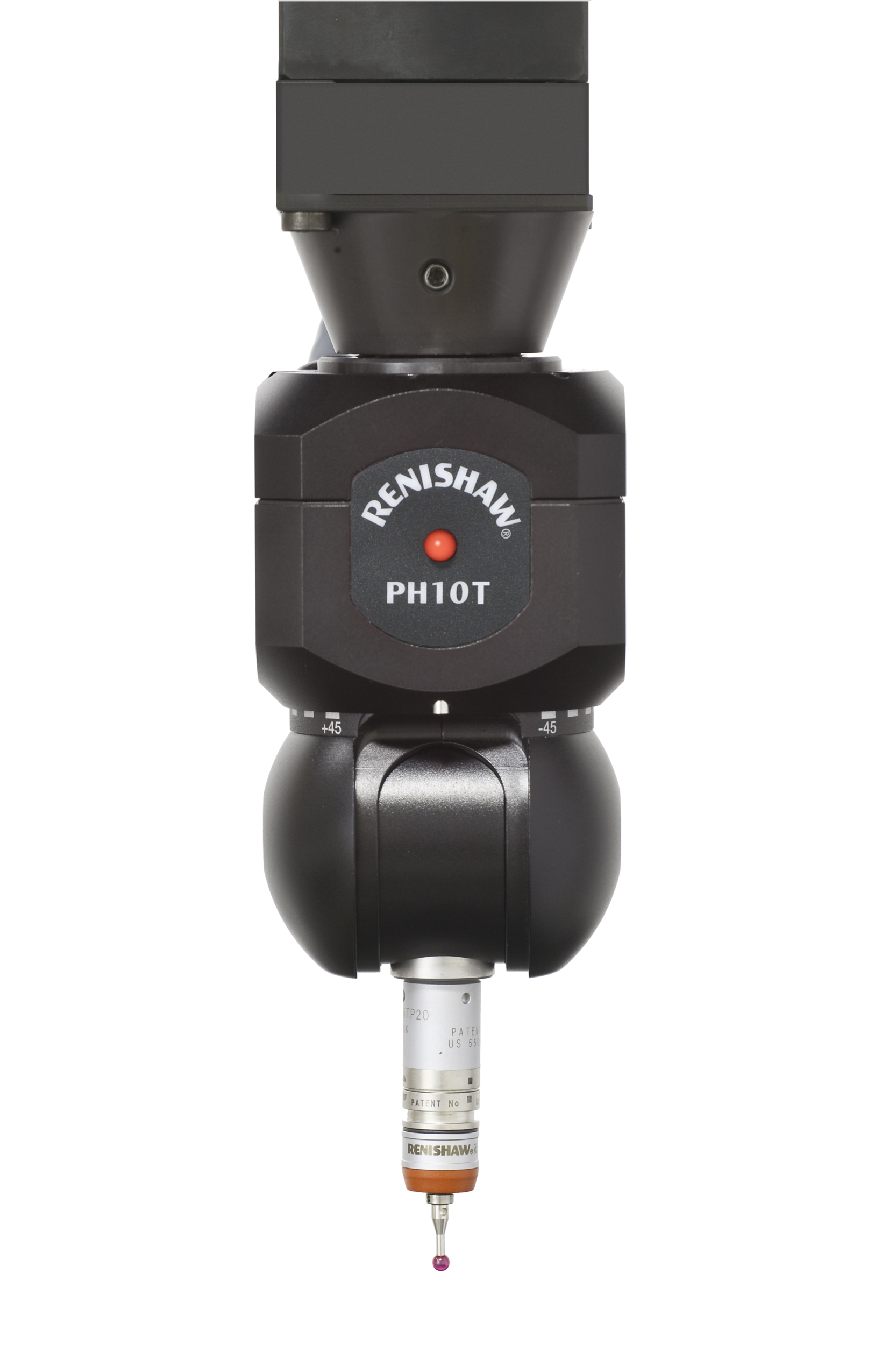

	PH10 PLUS Серия головок с шаговым изменением углового положения с различными вариантами крепления к пиноли и установки датчика.		TP200 Компактный датчик со сменными модулями, в котором используются тензоэлементы.

Развернуть

Свернуть

Сравнительные данные UCC

■ стандартные технические характеристики.
- отсутствует.

Функциональные возможности / технические характеристики	UCC T3-2	UCC T3 PLUS	UCC S3	UCC T5	UCC S5	UCC 2-2
Интерфейс TP200 / SCR200	■	■	■	-	-	■
Интерфейс SP600	-	-	■	-	-	■
Интерфейс SP25M	-	-	■	-	-	■
Интерфейс SP80	-	-	-	-	-	отдельная интерфейсная плата
Интерфейс PH10	-	■	■	-	-	отдельная интерфейсная плата
Интерфейс PH20	-	-	-	■	-	отдельная интерфейсная плата
Интерфейс REVO	-	-	-	-	-	отдельная интерфейсная плата
Интерфейс REVO-2	-	-	-	-	■	-
Число управляемых осей КИМ	3	3	3	3	3	4 (XYZ +1 дополнительная ось)
Настраиваемая дополнительная ось (поворотный стол, парная линейка, двойной привод)	требуется второй SPA3	требуется второй SPA3	требуется второй SPA3	требуется второй SPA3	требуется второй SPA3	дальнейшее увеличение количества осей требует дополнительной платы
Совместимость с усилителем мощности сервопривода (SPA)	SPA3	SPA3	SPA3	SPA3	SPA3	SPA3, SPA2-2
Аналоговый выход SPA ±10 В	-	-	-	-	-	■
Входы для датчиков температуры	-	16	16	16	16	24 при наличии отдельной интерфейсной платы
Совместим с существующими дочерними платами	-	-	-	-	-	■
Максимальная скорость передачи данных сканирования в реальном времени	-	-	SP25M: 2000 точек/с	-	REVO-2: 4000 точек/с	REVO: 4000 точек/с, SP25M: 2000 точек/с
Встроенный источник питания перем. тока	-	-	-	-	-	■
Внешний источник питания пост. тока	■	■	■	■	■	-
Свободное устройство I/O для КИМ	2 входа + 1 выход	2 входа + 1 выход	2 входа + 1 выход	2 входа + 1 выход	2 входа + 1 выход	6 входов + 7 выходов
Функциональные возможности / технические характеристики	UCC T3-2	UCC T3 PLUS	UCC S3	UCC T5	UCC S5	UCC 2-2
Размеры
Ширина	440 мм (19-дюймовый корпус)	440 мм (19-дюймовый корпус)	440 мм (19-дюймовый корпус)	440 мм (19-дюймовый корпус)	440 мм (19-дюймовый корпус)	435 мм (19-дюймовый корпус)
Высота	44 мм (1U)	44 мм (1U)	44 мм (1U)	44 мм (1U)	44 мм (1U)	127 мм (3U)
Глубина	180 мм	180 мм	180 мм	180 мм	180 мм	330 мм
Масса	2,1 кг	2,6 кг	2,6 кг	2,1 кг	2,1 кг	8 кг

Развернуть

Свернуть

Каталог контроллеров UCC. ENG

UCC S3 Руководство пользователя. ENG
