Ошибка FANUC SV0436 (Soft thermal, сверхток): причины и устранение
Сигнализация SV0436 (Soft thermal) в системах ЧПУ FANUC относится к группе серворевизий и указывает на срабатывание программной тепловой защиты сервоусилителя — расчётной модели нагрева, которая эмулирует поведение силовых ключей и обмотки двигателя по накопленному эффективному току. В отличие от аппаратной защиты по мгновенному току (SV0432/HV alarm и подобные), Soft thermal реагирует не мгновенно, а по интегралу перегрузки за время, поэтому её появление почти всегда говорит о хроническом превышении расчётной нагрузки, а не о разовом коротком замыкании. Ниже — логика работы этой защиты, типичные источники сверхтока и последовательность диагностики, которая позволяет отличить механическую причину от электрической и не менять узлы наугад.
- Что означает Soft thermal и как работает тепловая модель
- Основные причины сверхтока и срабатывания SV0436
- Порядок диагностики: с чего начинать
- Проверка механики и реальной нагрузки на ось
- Силовая часть, кабели и разъёмы усилителя
- Охлаждение усилителя и температурный режим шкафа
- Профилактика и типичные ошибки обслуживания
Что означает Soft thermal и как работает тепловая модель
Сервоусилитель FANUC не измеряет температуру обмотки двигателя напрямую — вместо этого встроенный процессор строит расчётную тепловую модель (алгоритм I²t, произведение квадрата тока на время), опираясь на параметры конкретного мотора, заданные в системе как servo parameters. Модель накапливает «тепловую нагрузку» пропорционально квадрату фактического тока и постепенно её сбрасывает при снижении нагрузки, имитируя реальный процесс нагрева и остывания обмотки.
Когда расчётное значение превышает пороговый уровень — выдаётся SV0436. Важная особенность: авария может возникнуть не в момент пикового усилия, а спустя минуты после начала перегрузки, потому что тепловая модель интегрирует ток во времени. Это отличает Soft thermal от мгновенных токовых защит и объясняет, почему проблема иногда «плавает» и проявляется только на определённых участках программы обработки.
Основные причины сверхтока и срабатывания SV0436
На практике причины делятся на три группы: механическая перегрузка оси, электрическая неисправность в цепи привода и некорректные параметры настройки. Разберём их по отдельности, так как способ проверки для каждой группы разный.
- Повышенное трение в механике — износ или недостаток смазки в шарико-винтовой передаче (ШВП), направляющих или подшипниках; двигателю приходится развивать больший момент для того же перемещения, ток растёт постоянно, а не только на разгоне.
- Не полностью отпускающийся тормоз оси — актуально для вертикальных осей: если механический тормоз двигателя не размыкается полностью, привод постоянно работает «на преодоление», что быстро выводит тепловую модель на порог.
- Столкновение инструмента с заготовкой или оснасткой — резкий скачок момента, после которого система продолжает пытаться отработать траекторию с завышенным усилием.
- Дисбаланс или увеличенная масса подвижного узла — после модернизации оснастки, установки более тяжёлой заготовки или неправильной компенсации веса противовеса.
- Деградация силовых ключей усилителя (IGBT/IPM-модуль) — повышенное сопротивление в открытом состоянии, паразитные токи утечки, что увеличивает реальное тепловыделение при той же нагрузке.
- Повреждение кабеля силового питания двигателя — межвитковое замыкание, деградация изоляции, влага в разъёме, что приводит к несимметричной нагрузке по фазам.
- Некорректные параметры двигателя или усилителя — после замены сервомотора без пересчёта параметров тепловой модели, либо ошибка в файле параметров при восстановлении из бэкапа.
- Плохое охлаждение самого усилителя — засорённые фильтры вентиляции шкафа, неисправный вентилятор радиатора, повышенная температура в электрошкафу смещают расчётный порог срабатывания в меньшую сторону.
Применяется в силовых цепях питания и преобразования привода FANUC. Деградация подобных модулей — одна из скрытых причин роста реального тепловыделения при формально нормальной нагрузке на ось.
Порядок диагностики: с чего начинать
Прежде чем менять узлы, полезно зафиксировать контекст события: на какой оси возникла авария, при каком типе движения (разгон, реверс, длительное перемещение с постоянной скоростью), повторяется ли она в конкретном месте программы или проявляется хаотично. Такая привязка сразу отсекает часть версий.
- Считайте журнал тревог и историю сервоаварий через диагностические экраны ЧПУ — повторяемость по одной и той же оси указывает на локальную проблему, а не на общий сбой сети связи привода (FSSB).
- Сравните текущее значение эффективного тока (можно посмотреть в сервисных параметрах диагностики нагрузки оси) с номинальным током двигателя из паспорта.
- Проверьте, не связано ли срабатывание по времени с определённым участком траектории — резким изменением направления, врезанием, работой на упоре.
- Проверьте механику вручную, обесточив ось: провернуть винт ШВП или переместить каретку вручную, оценить усилие и наличие заеданий.
- Оцените температуру корпуса усилителя и работу вентиляторов шкафа управления.
Такая последовательность экономит время: часто перегрузка оказывается механической и решается заменой изношенного узла ходового винта, а не сервоусилителя. Подробнее о смежных методах диагностики серворежима описано в материале про диагностику сервосистемы ЧПУ.
Проверка механики и реальной нагрузки на ось
Механическая перегрузка — наиболее частая первопричина SV0436 на станках с наработкой от нескольких лет. Основные точки контроля:
- состояние ШВП — люфт, шум при вращении, состояние смазки; о диагностике этого узла подробно рассказано в материале про люфт ходового винта и его компенсацию;
- подшипниковые опоры винта и направляющих — повышенный нагрев или гул на холостом ходу;
- работа тормоза вертикальной оси — проверяется отдельно, при снятой нагрузке ток на удержание не должен расти со временем;
- реальная масса подвижного узла и заготовки в сравнении с паспортными допусками станка.
| Симптом | Вероятная причина | Что проверить |
|---|---|---|
| SV0436 только при разгоне/реверсе | Завышенное ускорение в параметрах или износ винта | Параметры разгона, состояние ШВП |
| SV0436 при длительном движении на постоянной скорости | Повышенное трение по всей длине хода | Направляющие, смазка, натяжение ремня (если есть) |
| SV0436 только на вертикальной оси | Тормоз не отпускается полностью | Механический тормоз, цепь его управления |
| SV0436 хаотично, разные оси | Просадка питания, перегрев шкафа | Напряжение сети, вентиляция шкафа |
| SV0436 сразу после замены двигателя | Некорректные параметры тепловой модели | Servo parameters, соответствие модели двигателя |
Силовая часть, кабели и разъёмы усилителя
Если механика в норме, а ток по факту действительно завышен, стоит проверить силовую цепь усилителя и кабель, соединяющий его с двигателем. Внешние признаки повреждения силового кабеля — перетирание изоляции в местах изгиба, окисление контактов разъёма, следы влаги. Несимметрия по фазам двигателя из-за деградировавшего кабеля увеличивает реальный ток при той же механической нагрузке и ускоряет накопление тепловой модели.
Отдельно стоит проверить силовые ключи самого усилителя — со временем в них растёт остаточное сопротивление, что даёт дополнительное тепловыделение без видимого изменения токовых показаний в диагностике. Замена силового модуля целесообразна, если механика и кабели проверены, а авария повторяется стабильно при паспортной нагрузке. О типичных отказах силовой части рассказано в статье про причины поломки сервоусилителя FANUC.
Оригинальный кабель для соединения сервоусилителя и двигателя. Замена изношенного или повреждённого кабеля устраняет несимметрию тока по фазам — частую скрытую причину роста нагрузки на тепловую модель.
Охлаждение усилителя и температурный режим шкафа
Тепловая модель усилителя учитывает не только ток, но и косвенно зависит от температурного режима силовых компонентов. Забитые пылью фильтры вентиляции шкафа, вышедший из строя вентилятор радиатора усилителя или высокая температура в цехе снижают эффективный порог, при котором авария срабатывает раньше расчётного времени. Проверка охлаждения — недорогой и быстрый шаг диагностики, который часто недооценивают.
- убедитесь, что вентилятор радиатора усилителя вращается свободно, без посторонних шумов и биения;
- очистите или замените фильтр вентиляции электрошкафа;
- проверьте зазоры для циркуляции воздуха вокруг усилителя — часто их перекрывают кабель-каналами при доработках проводки;
- если станок эксплуатируется в цехе без климат-контроля летом, контролируйте температуру внутри шкафа отдельным термометром в пиковые часы.

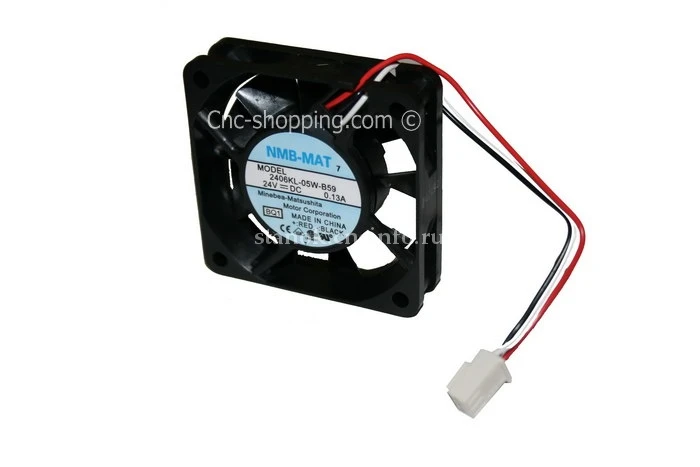

Вентилятор охлаждения, применяемый в силовых блоках и электрошкафах FANUC. Своевременная замена изношенного вентилятора снижает риск ложного или преждевременного срабатывания тепловой защиты.
Вентилятор для узлов охлаждения оборудования FANUC. Актуален для замены при выходе штатного вентилятора из строя и появлении признаков перегрева силовой электроники.
Профилактика и типичные ошибки обслуживания
Часть случаев SV0436 — результат ошибок при обслуживании, а не износа. Наиболее частые из них:
- замена сервомотора на аналог без пересчёта параметров тепловой модели и токовых ограничений в системе — сохраните заводские параметры до замены и сверяйте их с руководством станка;
- восстановление параметров из старого бэкапа после ремонта усилителя — несовпадение версии прошивки и набора параметров может исказить расчёт тока;
- отсутствие планового ТО ШВП и направляющих — смазка по регламенту снимает большую часть механических причин перегрузки;
- игнорирование единичного срабатывания — если авария появилась один раз и «сама прошла», стоит зафиксировать условия и держать ось под наблюдением, а не считать инцидент случайным.
Плановая проверка нагрузки осей, чистка вентиляции и контроль состояния кабелей снижают частоту подобных аварий сильнее, чем точечная замена усилителя после каждого срабатывания. Материал о причинах перегрева сервоусилителя дополняет эту тему с точки зрения тепловых аварий смежного типа, а обзор серворевизий FANUC SV помогает быстро сориентироваться, если на станке появляется другой код той же группы.
FAQ: частые вопросы
Можно ли просто сбросить аварию SV0436 и продолжить работу?
Сброс уберёт индикацию, но если причина перегрузки не устранена, тепловая модель снова наберёт критическое значение, и авария повторится, обычно быстрее, чем в первый раз.
Отличается ли SV0436 от аппаратной защиты по мгновенному току?
Да. Soft thermal — расчётная модель нагрева по интегралу тока во времени, тогда как аппаратные токовые защиты реагируют мгновенно на пиковое превышение, например при коротком замыкании.
Нужно ли менять параметры при установке другого сервомотора?
Да, обязательно. Тепловая модель рассчитывается под конкретный типоразмер двигателя, и без корректировки параметров защита может срабатывать неверно или наоборот не защищать привод.
Может ли загрязнённый фильтр шкафа управления быть причиной SV0436?
Да. Плохое охлаждение усилителя снижает эффективный порог срабатывания тепловой защиты, и авария появляется раньше, чем при нормальной вентиляции, даже при паспортной нагрузке на ось.
Как отличить механическую причину перегрузки от электрической самостоятельно?
Обесточьте ось и проверьте усилие вручную: если винт или каретка двигаются туго — причина в механике; если механика свободна, а ток всё равно высок — проверяйте кабель и силовые ключи усилителя.
Заключение
SV0436 (Soft thermal) — это сигнал о хроническом, а не разовом превышении нагрузки на привод, поэтому её устранение почти всегда требует последовательной проверки: сначала механика оси и охлаждение, затем силовая цепь и кабели, и только потом — замена силового модуля усилителя. Такой порядок экономит время и не приводит к замене исправных узлов.
Если после самостоятельной диагностики причина остаётся неясной, специалисты ООО «Эффективное производство» помогут выполнить диагностику сервосистемы FANUC, подобрать оригинальные комплектующие — кабели, вентиляторы, силовые модули — и провести пусконаладочные работы на месте эксплуатации станка.
